Dalam pekerjaan survei dan pemetaan berbasis GIS, beberapa layer sering ditampilkan secara bersamaan pada peta kerja. Namun, layer Polygon dengan warna solid dapat menutupi informasi dari layer lain yang berada di bawahnya. Kondisi ini dapat menyulitkan surveyor saat memeriksa batas area maupun membandingkan informasi spasial di lapangan. Pengaturan Transparency pada Hi-Survey dapat menjadi solusi untuk mengatasi hal tersebut. Dengan menyesuaikan tingkat transparansi, Polygon tetap terlihat tanpa sepenuhnya menutupi layer lainnya.
Pada tutorial ini, pengaturan dilakukan menggunakan Hi-Target V600L Laser RTK yang menjalankan Hi-Survey. Perangkat ini menggabungkan teknologi GNSS RTK, pengukuran laser, dan visual targeting untuk mendukung pekerjaan pengukuran di lapangan.
Cara Mengatur Transparansi Layer Polygon di Hi-Survey
1. Buka GIS Feature Management
Masuk ke menu GIS Feature Management untuk mengelola fitur GIS yang digunakan dalam pekerjaan survei.
2. Pilih layer dan atur tipe geometri
Pilih layer yang akan digunakan, kemudian tentukan tipe geometri menjadi Polygon. Pada pengaturan awal, biarkan nilai Line Width dan Transparency menggunakan pengaturan default.
3. Lakukan pengukuran titik GIS
Ukur empat titik GIS untuk membentuk area Polygon. Setelah seluruh titik terkumpul, Polygon akan terbentuk dan ditampilkan pada peta kerja.

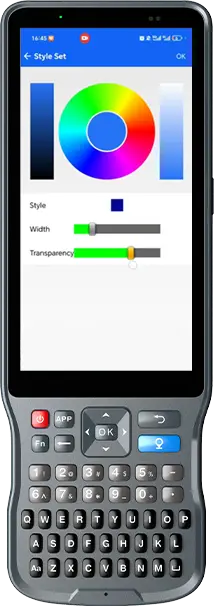

4. Atur nilai Transparency
Jika Polygon tampil dengan warna solid dan menutupi layer lain, buka kembali pengaturan layer tersebut. Tingkatkan nilai Transparency sesuai kebutuhan agar informasi pada layer di bawahnya dapat terlihat.

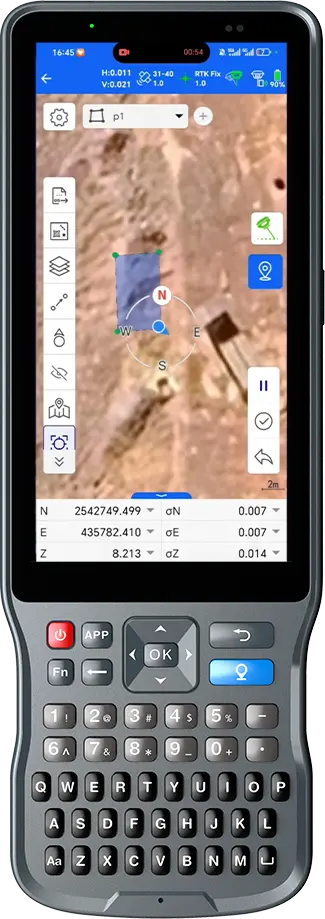

5. Periksa tampilan peta
Surveyor dapat menaikkan nilai Transparency pada Polygon agar peta menampilkan layer di bawahnya. Pengaturan ini membantu surveyor membandingkan informasi dari kedua layer secara bersamaan.
Dukungan Pengukuran GIS dengan Hi-Target V600L
Pengaturan tampilan layer merupakan salah satu bagian dari pengelolaan data GIS dalam pekerjaan survei. Surveyor perlu membaca peta dengan jelas dan mengakuisisi koordinat di lapangan untuk menghasilkan data spasial yang sesuai dengan kebutuhan pekerjaan.

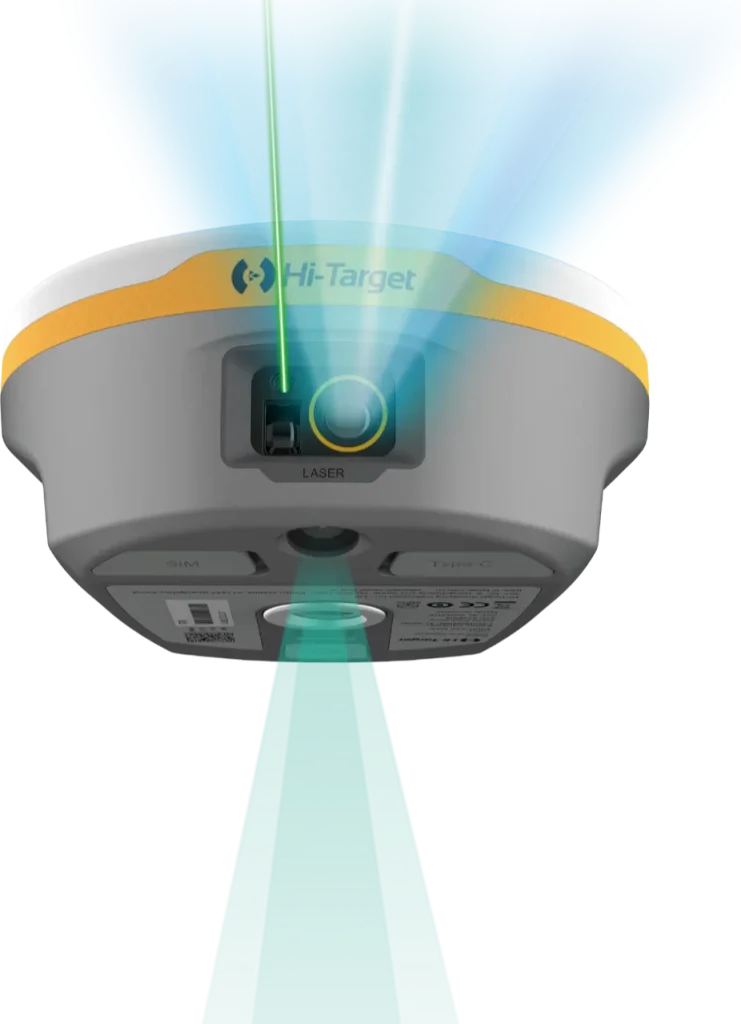

Hi-Target V600L merupakan perangkat Laser RTK yang menggabungkan penerimaan sinyal GNSS dengan teknologi pengukuran laser dan visual targeting. Surveyor dapat memanfaatkan kombinasi ini untuk mengukur titik di seberang parit atau di balik penghalang tanpa perlu memindahkan pole tepat ke titik target.
Hi-Survey membantu surveyor mengukur titik dan mengelola data menggunakan V600L langsung di lapangan. Fitur Transparency pada Polygon memungkinkan surveyor mengatur transparansi poligon agar mereka dapat membaca informasi spasial dengan jelas saat peta menampilkan beberapa layer sekaligus. Surveyor juga dapat memeriksa dan mengelola hasil pengukuran sebelum menggunakan data tersebut dalam proses pemetaan.
